Medios de transmisión

Medios de transmisión

Constituyen el soporte físico a través del cual emisor y receptor pueden comunicarse en un sistema de transmisión de datos, la naturaleza del medio junto con la de la señal que se transmite a través de él constituyen los factores determinantes de las características y la calidad de la transmisión, podemos distinguir dos tipos de medios: los guiados y no guiados. En ambos casos la transmisión se realiza por medio de ondas electromagnéticas. Los medios guiados conducen las ondas a través de un camino físico, y los medios no guiados proporcionan un soporte para que las ondas se transmitan, pero no las dirigen.

En el caso de medios guiados es el propio medio el que determina principalmente las limitaciones de la transmisión: velocidad de transmisión de los datos, ancho de banda que puede soportar y espaciado entre repetidores. Sin embargo, al utilizar medios no guiados resulta más determinante en la transmisión el espectro de frecuencia de la señal producida por la antena que el propio medio de transmisión.

Medios de transmisión guiados.

Estos medios están constituidos por un cable que se encarga de la conducción de las señales desde un extremo al otro.

Características de los medios de transmisión guiados:

•         El tipo de conductor utilizado.
•         La velocidad máxima de transmisión.
•         Las distancias máximas que puede ofrecer entre repetidores.
•     La inmunidad frente a interferencias electromagnéticas.
•         La facilidad de instalación.
•     La capacidad de soportar diferentes tecnologías de nivel de enlace.

Algunos medios de transmisión guiados son:

•   El par trenzado: Consiste en un par de hilos o alambres de cobre conductores cruzados entre sí, con 1 mm de espesor, con el objetivo de reducir el ruido de diafonía,  la interferencia eléctrica con respecto a los pares cercanos que se encuentran a su alrededor. Los pares trenzados se pueden utilizar tanto para transmisión analógica como digital, y su ancho de banda depende del calibre del alambre y de la distancia que recorre; en muchos casos pueden obtenerse transmisiones de varios megabits, en distancias de pocos kilómetros a mayor número de cruces por unidad de longitud, mejor comportamiento ante el problema de diafonía.

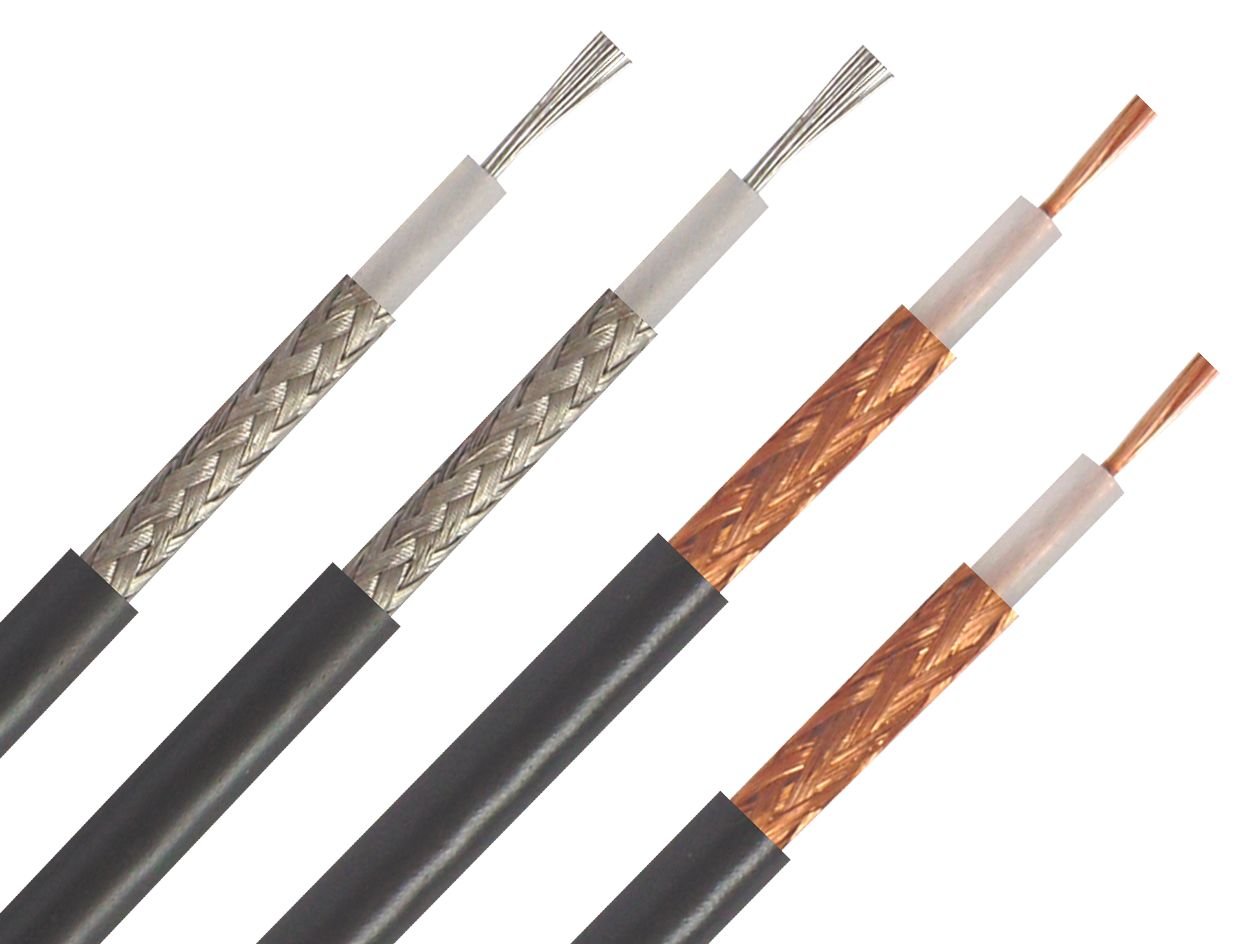

•   El cable coaxial: se compone de un alambre o hilo de cobre duro conductor, llamado núcleo el cual se encuentra rodeado por un material aislante y un mallazo externo separados por un dieléctrico o aislante, el conductor externo esta cubierto por una capa de plástico protector. La construcción del cable coaxial produce una buena combinación y un gran ancho de banda y una excelente inmunidad al ruido, el ancho de banda que se puede obtener depende de la longitud del cable. Los cables coaxiales se emplean ampliamente en redes de área local y para transmisiones de largas distancia del sistema telefónico.
•
•

•       La fibra óptica: Es un enlace hecho con un hilo muy fino que consta de tres secciones concéntricas. La más interna, el núcleo, consiste en una o más hebras o fibras hechas de cristal o plástico, cada una de ellas lleva un revestimiento de cristal o plástico con propiedades ópticas distintas a las del núcleo, la capa más exterior, que recubre una o más fibras, debe ser de un material opaco y resistente. Hay dos tipos de fibra óptica: la multimodo y la monomodo. En la fibra multimodo la luz puede circular por más de un camino pues diámetro del núcleo es de aproximadamente 50 µm, por el contrario, en la fibra monomodo sólo se propaga un modo de luz, la luz sólo viaja por un camino.

•






Medios de transmisión no guiados

En este tipo de medios tanto la transmisión como la recepción de información se lleva a cabo mediante antenas. A la hora de transmitir, la antena irradia energía electromagnética en el medio. Por el contrario, en la recepción la antena capta las ondas electromagnéticas del medio que la rodea, la configuración para estas transmisiones no guiadas puede ser direccional y omnidireccional. En la direccional, la antena transmisora emite la energía electromagnética concentrándola en un haz, por lo que las antenas emisora y receptora deben estar alineadas. En la omnidireccional, la radiación se hace de manera dispersa, emitiendo en todas direcciones, pudiendo la señal ser recibida por varias antenas.

     Los medios de transmisión no guiados se clasifican en:

   Radio enlaces de VHF y UHF: Estas bandas cubren aproximadamente desde 55 a 550 Mhz. Son también omnidireccionales, pero a diferencia de las anteriores la ionosfera es transparente a ellas. Su alcance máximo es de un centenar de kilómetros, y las velocidades que permite del orden de los 9600 bps. Su aplicación suele estar relacionada con los radioaficionados y con equipos de comunicación militares, también la televisión y los aviones.

   Microondas: Además de su aplicación en hornos, las microondas nos permiten transmisiones tanto terrestres como con satélites. Dada sus frecuencias, del orden de 1 a 10 Ghz, las microondas son muy direccionales y sólo se pueden emplear en situaciones en que existe una línea visual que une emisor y receptor. Los enlaces de microondas permiten grandes velocidades de transmisión.

     Ondas de luz. Se usan lasers. Ofrecen un ancho de banda alto con costo bajo, pero el rayo es muy angosto, y el alineamiento es difícil.

Transmisión en serie y paralelo

En la transmisión de datos, la información se transmite en “fragmentos”, cada uno de los cuales constituye una muestra digital compuesta por ocho pulsos binarios que reciben cada uno el nombre de bit. Los ocho bits de cada muestra digital se pueden transmitir en paralelo o en serie. El primer método se emplea para la operación interna de las computadoras o para transmisión a distancias sumamente cortas. Utiliza ocho circuitos independientes, cada uno de los cuales transporta un bit de información. Así, al mismo tiempo se envían los ocho bits del patrón de datos, pero sobre circuitos separados. La ventaja de este método es que permite la máxima velocidad de procesamiento de computadoras. La desventaja es que requiere ocho circuitos en vez de uno. En la actualidad es común encontrar base de datos de 16 o 32 bits en la mayoría de las computadoras avanzadas.



Transmisión asíncrona

Las señales numéricas se transmiten sin sincronía temporal. Las señales tienen diversas frecuencias y relaciones de la fase. Los caracteres individuales contenidos en segmentos del control señalan el principio y el final de cada paquete. Es una forma de transmisión de datos en la cual los datos se envían intermitentemente, un carácter a la vez, mas bien que en una corriente constante con los caracteres se separo por intervalos fijos del tiempo. La transmisión asincrónica confía en el uso de un bit(s) del pedacito y de la parada de comienzo, ademas de los pedacitos que representan el carácter ( y un pedacito de parida opcional), para distinguir caracteres separados.



Transmision síncrona

Transmisión de datos usando octetos de sincronización, en vez de pedacitos partida/ parada, para controlar la transmisión. Las señales numéricas se transmiten con registro exacto de tiempo. Las señales tienen la misma frecuencia. Los caracteres individuales contenidos en pedacito del control (los pedacitos del comienzo y de parada) señalan el principio y el extremo de cada carácter.
